ZJ系列羅茨真空泵
使用范圍:
ZJ系列羅茨真空泵 是一種結構完善的容積式的真空泵，它的取大優點是在較低入口壓強下具有較高的抽氣速率，而且可以達到相對高的極限真空，由于該泵直接作用于抽氣的主要零件如泵殼、轉子和端蓋之間無相對運動接觸，所以該泵運行性能穩定，使用壽命長，維護費用小，目前這種泵普遍應用于真空冶煉、真空焊接、真空澆鑄、真空噴涂、真空干燥、真空動力試驗以及化工制藥、電真空器件制造等在該型泵所能達到的真空范圍內的各種真空處理。
羅茨真空泵不能單獨使用，必須有前級真空泵串聯，待被抽系統中的壓力被前級真空泵抽到羅茨真空泵所能接受的壓力時才能開始工作，否則將會因過載和過熱而損壞。
結構特征：
ZJ系列羅茨真空泵在較低入口壓力時具有較高的抽氣功速率，但它不能單獨作用，必須有一臺前級真空泵串聯，待被抽系統中的壓力被前級真空泵抽到羅茨真空泵允許的入壓力時，羅茨真空泵才開始工作。
ZJB、ZJP系列帶旁通閥羅茨真空泵具有自動過載保護能力，但它的抽氣性能和ZJ系列羅茨真空泵相同，也必須先降低前級壓力，才能獲得一定的抽氣速率和極限壓力。因此使用ZJP系列真空泵 也必須配有前級真空泵串聯，待前級真空泵抽到一定壓力后羅茨真空泵再開始工作。
由于羅茨真空泵不允許在高壓差下工作，所以在使用羅茨真空泵的同時必須合理地選用前級真空泵，并安裝必要的保護裝置。前級真空泵一般為油封式機械泵，如果對極限真空的要求不高，且被抽對象含有大量水蒸氣量，建議采用水環式真空泵作前級泵。
| 型號 |
抽速
升/秒 |
極限壓力(Pa) |
啟動壓力(Pa) |
最大壓差(Pa) |
轉速 轉/秒 |
電機功率(KW) |
口徑 |
重量(Kg) |
推薦配用
前級泵型號 |
| 進口 |
出口 |
| ZJ-30 |
30 |
≤5*10-2 |
|
|
2950 |
0.75 |
50 |
40 |
66 |
2XZ-4 |
| ZJP-30 |
1013626 |
8000 |
75 |
| ZJ-70 |
70 |
|
|
2950 |
1.5 |
80 |
50 |
87 |
2X-8 |
| ZJP-30 |
1013626 |
6000 |
75 |
| ZJ-150A |
150 |
|
|
2950 |
3 |
100 |
100 |
198 |
2X-15 |
| ZJB-150 |
1013626 |
6000 |
100 |
100 |
215 |
| ZJ-300 |
300 |
|
|
1450 |
4 |
150 |
150 |
490 |
2X-30A |
| ZJB-300 |
1013626 |
5000 |
2950 |
150 |
150 |
480 |
| ZJP-300 |
160 |
100 |
500 |
|
| ZJ-600 |
600 |
|
|
2950 |
5.5 |
150 |
150 |
490 |
2X-70A |
| ZJB-600 |
1013626 |
4000 |
150 |
150 |
503 |
| ZJP-600 |
200 |
160 |
525 |
| ZJ-1200A |
1200 |
|
|
1450 |
11 |
300 |
300 |
1550 |
X-150或2X-70A兩臺 |
| ZJB-1200 |
1013626 |
3000 |
300 |
300 |
1580 |
| ZJP-1200 |
250 |
200 |
1620 |

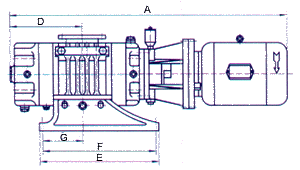

外形和安裝尺寸
| 產品規格 |
尺寸 |
| A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
| ZJ-30 |
636 |
267 |
251 |
163 |
300 |
270 |
85 |
142 |
50 |
40 |
214 |
32 |
107 |
22 |
37 |
| ZJ-70 |
736 |
300 |
251 |
200 |
360 |
330 |
115 |
175 |
80 |
50 |
214 |
32 |
17 |
22 |
37 |
二、ZJB30/ZJB70
| 產品規格 |
尺寸 |
| A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
| ZJB-30 |
636 |
267 |
264 |
163 |
300 |
270 |
85 |
155 |
50 |
40 |
197 |
40 |
107 |
22 |
50 |
| ZJB-70 |
736 |
320 |
264 |
200 |
360 |
330 |
115 |
155 |
80 |
50 |
197 |
40 |
107 |
22 |
50 |

| 產品規格 |
尺寸 |
| A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
| ZJ-150A |
1030 |
320 |
144 |
184 |
238 |
420 |
462 |
391 |
370 |
100 |
15 |
100 |
M10 |
100 |
M10 |
| ZJ-300 |
1328 |
478 |
220 |
300 |
319 |
510 |
556 |
518 |
495 |
130 |
21 |
150 |
M10 |
150 |
M10 |
| ZJ-600 |
1403 |
478 |
220 |
300 |
319 |
510 |
556 |
518 |
495 |
130 |
21 |
150 |
M10 |
150 |
M10 |
| ZJ-1200A |
1712 |
563 |
400 |
460 |
506 |
1000 |
1070 |
885 |
850 |
260 |
28 |
300 |
M16 |
300 |
M16 |
|
