單級旋片式真空泵
使用范圍:
XD真空泵是一種新穎的結構較為完 善的單級旋片式真空泵，它可以在任意入口壓強下工作。因此它較之一般旋片式真空泵具有更為廣泛的使用范圍，目前這種泵已普遍應用于各類食品的真空包裝、橡膠和塑料工業的真空吸塑成型、印刷工業的紙張輸送、各類鑄件的真空浸漬防漏、真空夾具、真空干燥、真空過濾、真空動力試驗以及醫院手術室的真空吸引等在本型泵所能達到的真空范圍內的各種真空處理。
結構特征：
一、在泵的內部裝有油霧消除器，能有效地消除泵排出的氣體中的油霧，避免油霧對周圍環境的污染。
二、在泵的吸氣口裝有逆止閥，當泵停止時逆止閥與泵內專門設置的孔的聯合作用下，可以立即使泵與被抽系統隔離，防止泵油返入被抽系統，同時保持了被抽容器的真寬度，因而使用本型真空泵洋就可以不需要再配置帶有放氣的真空截止閥，從而可以減少用戶的使用費用。
三、本型泵配有油氣分離器，它與油霧消除器一起組成了有效的消音系統，能消除排氣噪音，避免噪音污染。
四、泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。
五、結構設計合理，振動小，不用地腳螺栓即可工作。
產品規格和性能指標:
型號(行)
性能(列) |
XD-10 |
XD-20 |
XD-40 |
XD-63 |
XD-100 |
XD-160 |
XD-250 |
| 抽氣速率 m2/h |
10 |
20 |
40 |
63 |
100 |
160 |
250 |
| 極限真空 (Pa) |
2*102 |
2*102 |
2*102 |
2*102 |
2*102 |
2*102 |
2*102 |
| 電機功率 KW |
0.37 |
0.75 |
1.1 |
1.5 |
2.2 |
4 |
7.5 |
| 主機轉速 rpm |
1450 |
2900 |
1450 |
1450 |
1450 |
1450 |
1450 |

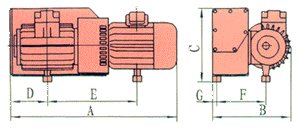

規格
名稱 |
XD-10 |
XD-20 |
XD-40 |
XD-63 |
XD-100 |
XD-160 |
XD-250 |
| A |
405 |
405 |
610 |
625 |
735 |
805 |
915 |
| B |
235 |
235 |
312 |
312 |
410 |
448 |
516 |
| C |
210 |
210 |
278 |
278 |
295 |
330 |
425 |
| D |
60 |
60 |
135 |
135 |
180 |
185 |
195 |
| E |
210 |
210 |
310 |
325 |
358 |
330 |
288 |
| F |
130 |
130 |
190 |
190 |
260 |
285 |
340 |
| F |
130 |
130 |
190 |
190 |
260 |
285 |
340 |
| G |
25 |
25 |
20 |
20 |
25 |
25 |
25 |
性能曲線：
|
