2X系列旋片式真空泵
 2X系列旋片式真空泵是一種結構較為完善的真空泵，它可以在環境溫度5-40℃、入口壓強小于1330Pa的條件下工作。2X系列旋片式真空泵具有廣泛的使用范圍，它可以單獨使用、也可以作為增壓泵（羅茨泵）、擴散泵、分子泵等泵種的前級泵。目前這種泵已普遍應用于真空冶煉、真空焊接、真空澆鑄、真空噴涂、真空干燥、真空動力試驗以及化工制藥、電真空器件制造等在本型泵所能達到的真空范圍內的各種真空處理。
結構特征：
一、2X系列旋片式真空泵是雙級結構的旋片真空泵，入口壓強高時、兩級可以同時把氣體排出泵腔 ，入口壓強低、氣體由進氣進入泵腔，壓縮后通過向氣道進入低級口再次壓縮后從排氣閥排出，因而可以獲得較高的極限真空。
二、規格為2X-8、2X-15、2X-30A、2X-70A的雙級旋片真空泵裝有氣鎮閥，在抽除含有少量水蒸氣時、可打開氣鎮閥摻入大氣，然后與吸入氣體一起排出，可以避免水蒸氣在泵內壓縮凝結混入泵油中而造成泵油質量下降，影響泵的性能。
三、2X系列旋片式真空泵泵結構緊湊，體積小、重量輕、功耗少；經改進后泵的抽速、極限真空、噪聲等主要技術性能指標都有明顯提高，成為最為廣泛使用的泵種之一。
產品規格和性能指標
規格(行)
性能(列) |
2X-2A |
2X-4A |
2X-8 |
2X-15 |
2X-30A |
2X-70A |
| 抽氣速率L/S |
2 |
4 |
8 |
15 |
30 |
70 |
極限真空
(Pa) |
關氣鎮
開氣鎮 |
≤6*10-2 |
| - |
≤6*10-1 |
≤1.33 |
| 極限全壓力(Pa) |
≤1 |
| 噪聲LWdB(A) |
≤72 |
≤75 |
≤78 |
≤80 |
≤82 |
≤86 |
| 電動機功率 KW |
0.37 |
0.55 |
1.1 |
2.2 |
3.0 |
5.5 |
| 進氣口徑 mm |
25 |
40 |
40 |
65 |
80 |
| 溫 升 ℃ |
≤40 |
抽氣效率
% |
1.5Pa時
2Pa時 |
≥80
≥45 |

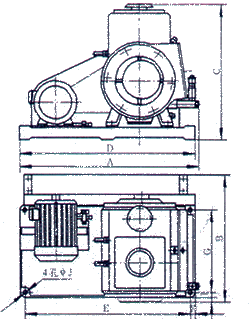

外形和安裝尺寸
安裝尺寸
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
| 2X-2A |
560 |
320 |
410 |
560 |
528 |
16 |
135 |
77.5 |
11 |
| 2X-4A |
560 |
340 |
410 |
560 |
528 |
16 |
135 |
77.5 |
11 |
| 2X-8 |
792 |
431 |
540 |
772 |
736 |
18 |
270 |
18 |
14 |
| 2X-15 |
792 |
431 |
540 |
772 |
736 |
18 |
364 |
18 |
14 |
| 2X-30A |
800 |
498 |
557 |
780 |
730 |
25 |
340 |
25 |
16 |
| 2X-70A |
928 |
650 |
692 |
908 |
848 |
30 |
470 |
30 |
20 |

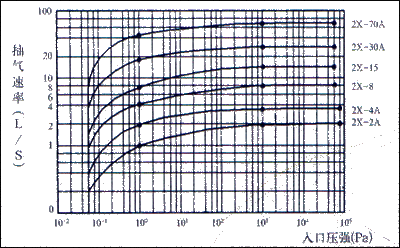

性能曲線
|
